SISTEME MODULARE DE EPURARE CIVILA

In conformitate cu normele europene produsele de mai jos se utilizeaza numai in combinatii
pentru cazul in care deversarea nu se face in sisteme de canalizare publica
(evacuare prin dren sau pe curs de apa).

  Sistemele de epurare monolitice din polietilenă sunt dotate cu două capace pentru inspecţie şi vidanjare. Sunt echipate cu racorduri de bransament pentru canalizare. Se pot monta racorduri de prelungire pentru capacul de vizitare, destinate aducerii acestuia la cota terenului. Sunt conforme cu Legea 152/99 din Italia, Directiva 91/271/CEE si 91/676/CEE a Comunitatii Europene, precum si cu norma romana NTPA 011/2002 privind epurarea apelor uzate.
  Avantaje :
  • Greutate redusă;
  • Uşor de manevrat şi montat;
  • Modulare;
  • Economic;
  • Tinută hidraulică perfectă;
  • Durabilitate în timp;
  • prin combinarea diferitelor tipuri se realizeza sisteme de epurare individuale în funcție de necesități


Fosa septica de sedimentare/separare
Fosa septica de sedimentare
Functionalitate
  Realizeaza separarea si sedimentarea mecanica a materialelor grosiere si grele, precum si limpezirea apei.
  Se folosesc ca compartiment primar (epurare primara) in instalatiile de epurare civila sau ca vas de sedimentare pentru spalatoriile auto sau parcarile auto (se retin grasimile si nisipurile rezultate din sparea autovehiculelor).
  In timp (cca 30-60 zile) va apare la suprafata apei si o cultura de bacterii anaerobe. Aparitia culturi de bacterii se poate accelera prin folosire de bioactivatori.
  Exista si variante montate in cascada (bicamerale sau tricamerale). Acestea au o eficienta marita deoarece separarea sedimentelor aflate in suspensie se face in doua sau trei etape.
  Se recomanda inspectarea fosei de 1-4 ori pe an si spargerea crustei de bacterii formata la suprafata.
  • Debit zilnic suportat 150-200 L / utilizator cu o retinere de min.12 ore.
  • Retinerea materialelor sedimentabile : ca 80%;
  • Retinerea sedimentelor organice : ca 30%;
  • Retinere BOD5: ca 15%.
Fose cascada

Fosa septica de sedimentare si purificare
Tip IMHOFF

Fosa IMHOFF
Functionalitate
Fosa biologica IMHOFF are trei etape de purificare a apelor uzate :
  • Separarea sedimentelor grele
  • Sedimentarea
  • Digestie (fermentare) sub actiunea bacteriilor anaerobe
  In sistemele de epurare civila se monteaza in aval de o fosa septica de sedimentare si/sau de un degresor.
  Pentru a mari eficienta epurari se poate monta un filtru percolator anaerob in aval, care continua actiunea de digestie a bacteriilor anaerobe.
  Se recomanda utilizarea de bioactivatori pentru ca cultura de microsorganisme sa se dezvolte cat mai rapid.

  Fosa biologica IMHOFF are o compartimentare speciala. În primul compartiment (superior) se produce decantarea apei, iar în cel inferior depozitarea si fermentarea namolului (sedimentelor). Compartimentul de decantare superior are forma unui jgheab simplu sau dublu cu radierul înclinat, si este prevazut cu o fanta îngusta pe toata lungimea, prin care namolul decantat trece în compartimentul inferior.   Aflat sub un strat gros de apa, sub actiunea bacteriilor anaerobe, namolul intra în fermentare anaeroba criofila, cu producere de biogaz. (Anaerob înseamna conditii cu lipsa de oxigen, iar criofil se refera la faptul ca, fermentarea se desfasoara la temperatura apei uzate din bazin, de 5-15 șC, fara încalzire.)   Biogazul este un amestec de gaze, în proportie de cca. 60 % metan, cca. 39 % bioxid de carbon, în rest hidrogen, hidrogen sulfurat si altele. Hidrogenul sulfurat cauzeaza mirosul întepator de oua clocite. Cu o buna întretinere însa, ca si la fosa septica, acest miros este abia perceptibil. Ca si în cazul fosei septice, si aici se formeaza o crusta pe suprafata apei deasupra spatiului de fermentare, ce trebuie sparta în permanenta (o data la 1-3 luni) pentru asigurarea evacuarii libere a gazelor produse.
  Fosele au prevazute un racord pentru evacuarea biogazului.
Namolul fermentat trebuie evacuat odata la 12-18 luni prin vidanjare.
  • Debit suportat 150-200 L / utilizator. 60 gr/zi BOD5.
  • Retinerea sedimentelor organice : ca 50%;
  • Retinerea materialelor sedimentabile : ca 90%;
  • Retinere BOD5: ca 35%.

Degresoare
Separatoare de grasimi pt.ape mate (bucatarii, bai)
Degresor
Functionalitate
  Acestea se monteaza pe canalizarea separata de la chiuvete, bai si masini de spalat, inainte de alte tipuri de fose. Realizeaza separarea grasimilor organice si a nisipurilor din apa reziduala.

Fosa septica cu sedimente (namoluri) active
Fosa cu sedimente active
Functionalitate
Aceasta Fosa are trei etape de purificare a apelor uzate :
  • Separarea sedimentelor
  • Sedimentarea
  • Oxidarea (mineralizarea) sedimentelor sub actiunea aerul introdus fortat, la fundul fosei, de un mic compresor/suflanta.
  Se monteaza in aval de fosa septica IMHOFF sau de o fosa de sedimentare, ca tratament secundar al apelor uzate.
  Tehnologia de epurare cu sedimente active consta din amestecarea si aerarea amestecului de apa uzata cu sedimente active recirculate, urmata de separarea apei uzate de namol. Instalatiile se compun din doua compartimente.
Primul compartiment se numeste bazin de aerare. Aici se realizeaza amestecul si aerarea namolului. Prin introducerea fortata aerului se creeaza conditii favorabile pentru înmultirea bacteriilor aerobe existente în apa uzata, care adera la suprafata materiilor în suspensie sub forma de flocoane uniform dispersate în bazin. Pentru introducerea aerului, în instalatiile mici (civile) se utilizeaza preponderent aerarea cu bule fine. Acest sistem consta în dispozitive de aerare montate pe fundul bazinului. Aerul se introduce sub presiune cu ajutorul suflantelor antrenate de motoare electrice. Din bazinul de aerare amestecul de apa uzata si namol ajunge în cel de-al doilea compartiment, numit decantor secundar. Aici se realizeaza decantarea namolului care se separa pe fundul bazinului, iar apa uzata epurata se evacueaza la partea superioara trecand printr-un filtru de clorare (mic recipient care contine pastile de clor, atasat la tubul de evacuare). Combinat cu aerarea prelungita, namolul produs sufera o oxidare (mineralizare) totala.
• Aceste sisteme de epurare sunt dependente de alimentarea cu curent electric si sunt destul de sensibile la lipsa lui. In unele situatii, o întrerupere în alimentarea cu energie electrica de pâna la 24 de ore pare sa nu conduca la dezamorsarea procesului biologic. Acesta este un impediment major în cazul unor utilizari ocazionale sau sezoniere (cabane, case de vacanta, vile, etc.), unde nu pot fi utilizate.
 Amorsarea instalatiei (atingerea parametrilor optimi de functionare) dupa începerea alimentarii cu apa uzata necesita pe timp de vara o perioada de 7-10 zile, iar pe timp de iarna 15-20 zile.
  • Debit zilnic suportat 150-200 L / utilizator.
  • Incarcare organica zilnica este de 48g/utilizator.
  • Pastilele de clor au efect dezinfectant de 30-60 zile.

Detalii Fosa sedimente active


Filtru percolator anaerob
Filtru percolator anaerob
Functionalitate
  Acesta se monteaza numai in aval de o fosa IMHOFF.
  Prin mentinerea activitatii bacteriilor anaerobe la apa rezultata din fosa IMHOFF, acesta are rolul de a mari eficienta instalatiei printr-o epurare eficienta si reducerea masiva a sedimentelor usoare sub actiunea bacteriilor anaerobe.
  Elementele sferice de umplere din polipropilena au rolul de a imbunatati activitatea bacteriana si reducerea materialelor organice afate in suspensie.
  Se recomanda utilizarea de bioactivatori pentru dezvoltarea accelerata a culturi de microsorganisme.
  Pentru marirea randamentului epurari se recomanda montarea unei fose IMHOF in aval.
  • Debit zilnic 200l/utilizator.
  • Incarcare BOD5 : min 0,32 KGBODm3 d;
  • Incarcare organica zilnica : 48gBOD / utilizator;
  • Retinerea materialelor sedimentabile: ca 70%.
  • Retinerea materialelor solide: > 90%.
  • Randament BOD5 : ca 85%.
Corpuri de umplere filtre  Corpuri pentru umplerea filtrelor percolatoare

Filtru percolator aerob
se monteaza dupa Fosa cu sedimente active
Filtru percolator aerob
Functionalitate
  Acesta se monteaza numai in aval dupa o fosa cu sedimente active.
  Prin mentinerea activitatii aerobe a apei oxigenate rezultata din fosa cu sedimente active, are rolul de a mari eficienta instalatiei printr-o epurare eficienta sub actiunea bacteriilor aerobe si eliminarea materiilor usoare aflate in suspensie.
  Pentru reducerea materialelor solide in suspensie se recomanda montarea unei fose IMHOF in aval.
  • Debit zilnic : ca 200 L / utilizator;
  • Incarcare BOD5 : min 0,32 KGBODm3 d;
  • Incarcare organica zilnica : 48gBOD / utilizator;

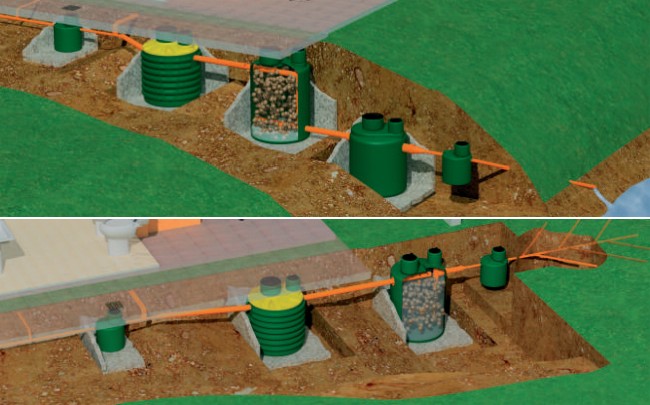

Amplasare filtru aerob

Separator uleiuri/hidrocarburi
pentru tratarea apei

Separator uleiuri
Functionalitate
Se utilizeaza la tratarea apei din parcari, service-uri auto si garaje.
Realizeaza retinerea uleiurilor/hidrocarburilor in interior si decantarea materiilor grele.

Bio Activator
Bio Activator
Functionalitate
  Se utilizeaza la accelerarea procesului biologic in sistemele de epurare.
  Mareste degradarea materialelor prezente in apele uzate civile: proteine, carbo-hidrati, uleiuri, lichefiaza materialele solid, hartia, fibrele, dizolva grasimile.
  Reduce frecventa vidanjarii.
  Utilizare:
  • continutul pungi se dizolva in 2/3 L apa la temeratura ambientala. Se lasa o ora apoi lichidul se toarna in vasul WC.
  • la fiecare 2mc se utilizeaza o punga.
  • freceventa utilizarii 1-2 luni functie degradul de incarcare.

Fito-Depurare

Vase fito-depurare

  Implanturile de fito-depurare au rolul de a trata apa rezultatea dupa un minim tratament primar (Fosa Biologica IMHOFF), ca alternativa la sistemele traditionale, utilizand arbusti, plante si flori.
  Functionarea este asemanatoare cu platourile absorbante utilizate in Franta.

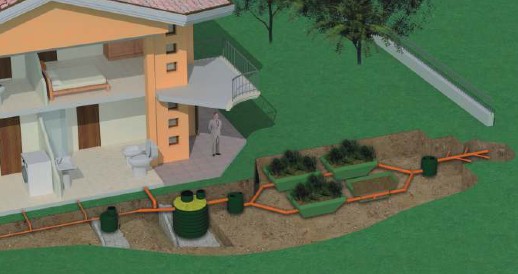

Amplasare Fito-Depurare


Produse sunt conforme cu directiva 91/271/CEE si 91/676/CEE a Comunitatii Europene, precum si cu norma romana NTPA 011/2002
privind epurarea apelor uzate.


Solutiile cele mai eficiente de epurare sunt cele care combina mai multe tipuri de epurare.
[ mecanica (sedimentare), biologica (IMHOFF) si chimica (sedimente active) ]

Exemple de solutii :
Pentru case de vacanta unde se locuieste temporar - Fosa biologica IMHOFF.
Pentru locuinte permanente : (optional si degresor)
- Fosa biologica IMHOFF cu deversare in canalizare.
- Fosa de sedimentare + Fosa biologica IMHOFF + Filtru percolator anaerob cu deversare in dren.
- Fosa biologica IMHOFF + Fosa cu sedimente active + Filtru percolator aerob cu deversare pe curs de apa.
Pentru pensiuni si moteluri :
- Degresor + Fosa de sedimentare + Fosa biologica IMHOFF + Filtru percolator anaerob cu deversare in dren.
- Degresor + Fosa biologica IMHOFF + Fosa cu sedimente active + Filtru percolator aerob cu deversare pe curs de apa.


Intretinerea fosei se face prin simpla vidanjare la 12-18 luni si prin inspectii periodice (1 - 4 /an, se sparge crusta formata la suprafata apei).
Dupa vidanjare fosele trebuie umplute imediat cu apa si nu se spala.
Inceperea vidanjarii se face cu scoaterea apei din tubul de control al drenului. Semnele care indică necesitatea vidanjării sunt unele mirosuri grele, deranjante, eventual prezenţa unor materii solide în tubul de drenaj. Vidanjarea se face cel mai repede la 8 luni.
Sistem de epurare

Dimensionarea mai mare a instalatiei nu compromite functionarea, ci scade frecventa vidanjarii.
  Se recomanda ca primul recipient din sistemul de epurare sa fie montat la o distanta de cel putin 5m de locuinta si la cel putin 15m de orice sursa de apa potabila. Celelalte recipiente se monteaza imediat dupa primul in casacada, dar nu constituie obligativitate.
  Alegerea locului de amplasare trebuie sa tina cont de operatiunile de vidanjare periodice, astfel incât accesul sa fie cat mai facil pentru utilajele de vidanjare.
  Degresorul se monteaza pe canalizarea separata a bailor si bucatariilor (numai pentru ape gri).
  Adancimea de ingroparea a recipientilor este data de adâncimea canalizarii si de panta de scurgere (min. 1%). La nevoie se pot monta prelungitoare pentru gurile de vizitare/ vidanjare pentru aducerea acestora la cota terenului.
Retele de drenaj.
  Tuburile de drenaj utilizate au în general diametrul de 90-110 mm, sunt prevazute cu fante în treimea inferioara. Sunt asezate în sapaturi cu latimea de 0,50 m latime, la adîncimea de 0,90 - 1,20 m sub nivelul terenului, spatiul din jurul tuburilor fiind umplut cu pietris. Distanta dintre tuburi variaza între 2,00 si 3,00 m, iar panta tuburilor trebuie sa fie minim 1%. Capetele tuburilor trebuie sa fie prevazute cu ventilatie.
  Campul de drenaj trebuie sa fie racordat la cel putin 3m de ultimul recipient. Distanta minima de orice sursa de apa potabila este 35m.

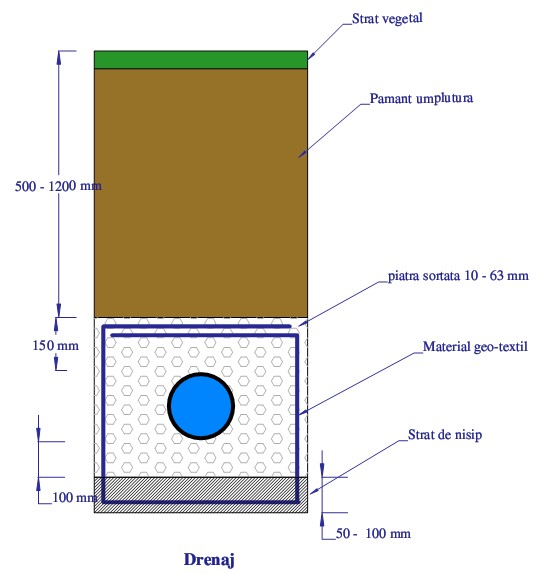

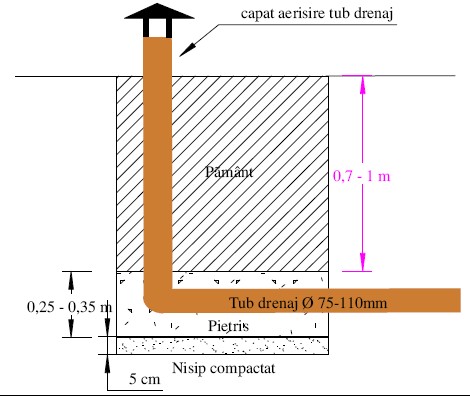

Tub Dren Sectiune canal dren
  Se recomanda, atunci cînd este posibil, construirea a doua conducte principale care sa functioneze alternativ.
  Literatura de specialitate recomanda dimensionarea cîmpurilor de infiltrare subterana la minim 10 m tub/utilizator in functie de gradul de permeabilitate a solului.
  Determinarea exacta se poate face cu un test de permeabilitate a solului unde se va determina exact lungimea necesara a drenajelor.
  Pentru terenuri impermeabile, cimpurile de infiltrare subterane pot fi inlocuite cu platouri absorbante, des folosile in Franta. Platourile constau din bazine subterane etanse, umplute cu piatra sparta la partea inferioara si cu sol vegetal la cea superioara. Adincimea bazinelor este de ~ 0,70 m, suprafata minima pentru 1 locuitor fiind de 5,00 mp.

Punerea in opera
 Sapati o groapa cu dimensiunile mai mari cu 30 cm fata de cele ale fosei.
Asterneti un strat de nisip de 10 cm , compactat, peste care asezati fosa. Faceti bransamentele la conductele de canalizare. Umpleti fosa cu apa si adaugati umplutura laterala de nisip sau pământ curat (fara pietre) în jurul fosei, în straturi de 15-20 cm care se compactează. Daca malurile gropii sunt fragile (se surpa usor) turnati un strat de beton de cel putin 15 cm in jurul fosei.
Umplutura superioara trebuie sa fie de cel putin 30 cm in cazul circulatiei pietonale. Daca zona este carosabila se va turna un strat de beton armat de min.30cm.

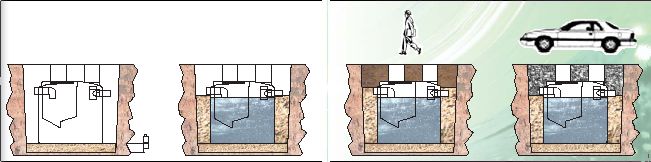

Montajul fosei septice
Montaj fose
