SAMI PLASTIC

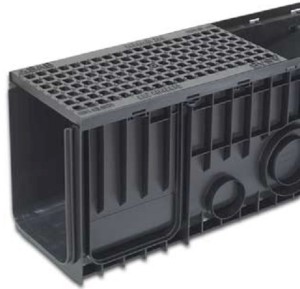

RIGOLE DRENAJ DIN POLIPROPILENA

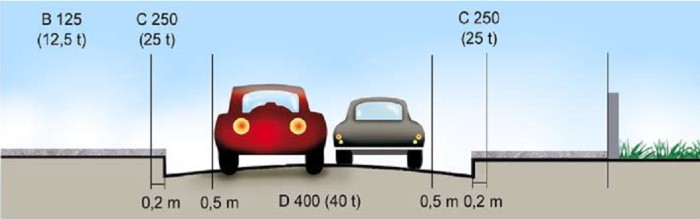

Clase de rezistenta
Clasa Rezistenta Destinatie
A15 15 KN/m2 Aleei pietonale, parcuri, piste biciclete
B125 125 KN/m2 Strazi, alei, parcari auto
C250 250 KN/m2 Statii de autobuz
D400 400 KN/m2 Autostrazi, strazi
E600 600 KN/m2 Zone portuale si industriale cu trafic greu
F900 900 KN/m2 Aeroporturi, baze militare, zone de incarcare grele
street



Rigole drenaj fara bordura

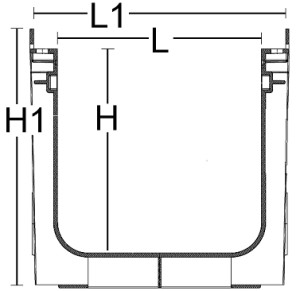

Rigola drenaj

Dimensiuni
Cod L
mm		 H
mm		 L1
mm		 H1
mm		 A
mm

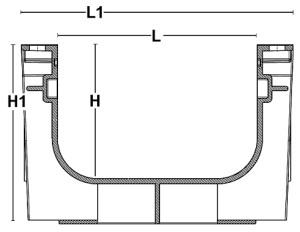

sectiune
515100100 100 100 154 130 1000
515100150 100 150 154 180 1000
515150100 150 100 204 130 1000
515150150 150 150 204 180 1000
515200100 200 100 254 130 1000
515200150 200 150 254 180 1000
515200200 200 200 254 230 1000
515200300 200 300 254 330 1000

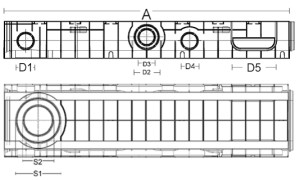

Racorduri
Cod D1
mm		 D2
mm		 D3
mm		 D4
mm		 D5
mm		 S1
mm		 S2
mm
sectiune rigola racorduri pe rigola
515100100 63 90 63 90 100 110 63
515100150 63 110 63 110 100 110 63
515150100 63 90 63 90 150 110 63
515150150 63 110 63 110 150 110 63
515200100 63 90 63 110 200 160 110
515200150 63 110 63 110 200 160 110
515200200 63 160 110 110 200 160 110
515200300 63 160 110 110 200 160 110

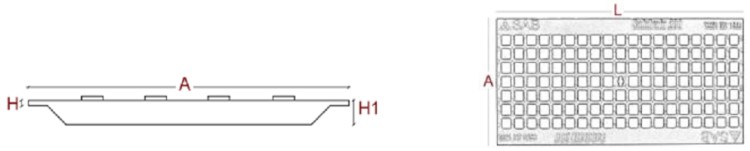

Capace circulatie pietonala clasa A15
Cod Material L
mm		 A
mm		 H
mm		 H1
mm		 Kg
mm
capac
5506A10100Z Otel 1000 154 2 18 1,9
5506A10100X Otel inoxidabil 1000 154 2 18 1,9
5506A15100Z Otel 1000 204 2 18 3,5
5506A15100X Otel inoxidabil 1000 204 3 18 3,5



Capace circulatie rutiera clasa C250
Cod Material L
mm		 A
mm		 H
mm		 H1
mm		 Kg
mm
capac
5655C10050S Fonta 500 145 4 12 3,6
5655C15050S Fonta 500 195 4 20 4,4
5655C20050S Fonta 500 245 4 20 5,9



Rigole drenaj cu bordura
Rigola drenaj

Dimensiuni
Cod L
mm		 H
mm		 L1
mm		 H1
mm		 A
mm
sectiune
510100100 100 100 147 150 1000
510100150 100 150 147 200 1000
510150100 150 100 197 150 1000
510150150 150 150 197 200 1000



Cuplaje
Cod D1
mm		 D2
mm		 D3
mm		 D4
mm		 D5
mm		 S1
mm		 S2
mm
sectiune cuplaje
510100100 63 90 63 90 100 110 63
510100150 63 110 63 110 100 110 63
510150100 63 90 63 90 150 110 63
510150150 63 110 63 110 150 110 63

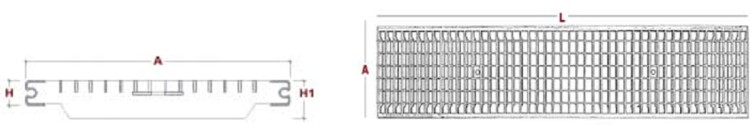

Capace circulatie pietonala clasa A15
Cod Material L
mm		 A
mm		 H
mm		 H1
mm		 Kg
mm
capac
5501A10100Z Otel 1000 145 20 1,6
5501A10100X Otel inoxidabil 1000 145 20 1,6
5501A15100Z Otel 1000 195 20 3,5
5501A15100X Otel inoxidabil 1000 195 20 3,5



Capace circulatie rutiera clasa B125
Cod Material L
mm		 A
mm		 H
mm		 H1
mm		 Kg
mm
capac
5704D10050Z Otel 1000 145 20 30 6,0
5704D15050X Otel inoxidabil 1000 145 20 30 6,0
5704D20050Z Otel 1000 195 20 30 10,6
5704F10050X Otel inoxidabil 1000 195 20 30 10,6

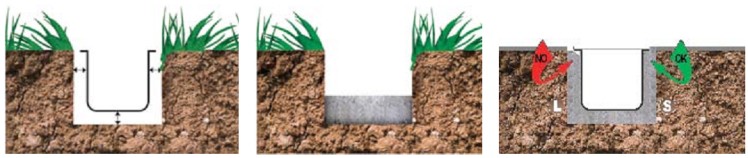

Montaj rigole
  Sapati canalul pentru rigola cu 10 cm mai larg si cu 15 cm mai adanc decâ rigola. Fundula canalului se compacteaza. Asterneti un strat de 8 - 12 cm de beton (8 la circulatie pietonala - rezitenta betonului: 25N/mm2 ). Asezati rigolele deja montate intre ele, fixinadu-le cu un strat de silicon de etansare la zonele de imbinare.
Incepeti umplutura laterala din acelasi tip de beton. Betonul trebuie vibrat pentru a patrunde in toate spatii rigolei.
